Redukční ventil na PB 0,5-4bar 69920

Redukční ventil na PB 0,5-4bar 69920 je určen pro regulaci plynných médií jako je butan a propan. Možnost regulace pomocí ventilu. Přípojení je možné na klasickou 5-10kg láhev přes závit W21,8×1/14”LH a výstup z regulátoru je závitem .

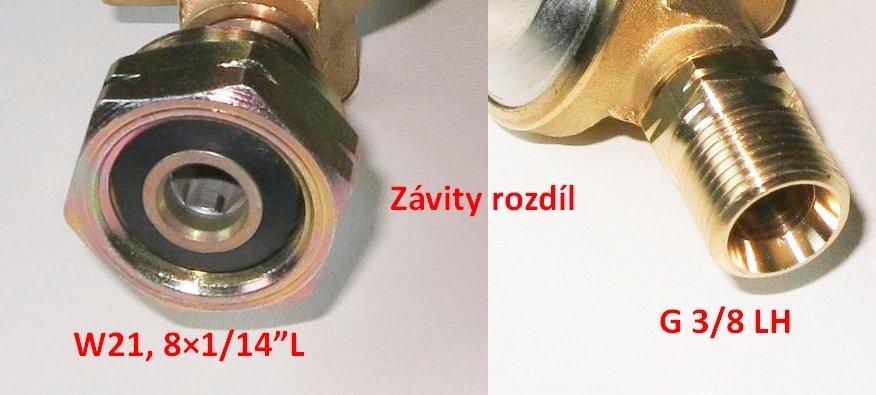

(Na fotografii u produktu níže naleznete detail závitů W21,8×1/14”LH a G3/8 LH)

Ventil redukční PB na lahev 10kg propanbutan - specifikace:

• Vstupní tlak 2 - 19 bar, výstupní tlak rozsah 0,5 - 4 bar
• Jmenovitý průtok: 12 kg/h
• Připojení - vstup připojení na láhev 5-10 kg, výstup G3/8LH nebo hadice 9 mm
• Pracovní teplota: -20° - +50°C

Instrukce k instalaci:

• Regulátor musí být instalován ve směru toku média (viz, Šipka). Před připojením je nutné odstranit případné nečistoty z hrdla tlakové láhve i vstupního hrdla regulátoru, aby nedošlo k poškození vnitřního mechanismu.
• Zkontrolujte množství plynného média v tlakové lahvi.
• Pro kontrolu těsnosti soustavy nepoužívejte otevřený plamen! Použijte např. spraj na netěsnosti
• Ujistěte se, že odvzdušňovací otvor víčka je vždy čistý a volný.
• Pro upevnění hadice k regulátoru pomocí hadicového nátrubku použijte hadicovou sponu.
• Ověřte, zda není hadice poškozená a dbejte, aby při práci nedošlo k přelomení hadice.
• Pro správnou funkci instalujte regulátor tak, aby regulační šroub směřoval nahoru a osa membrány byla kolmo k zemi.

Nastavení pracovního tlaku:

• Regulátor je dodáván se stavitelným Šroubem a pojistnou maticí.
• Našroubujte pojistnou matici na závit regulačního šroubu.
• Regulační šroub našroubujte do závitu těla regulátoru a postupným dotahováním nastavte požadovanou hodnotu tlaku na manometru.
• Zašroubováním regulačního šroubu se výstupní tlak zvyšuje, jeho vyšroubováním snižuje.
• Nepřekračujte maximální hodnotu pracovního tlaku vyznačenou na regulátoru!
